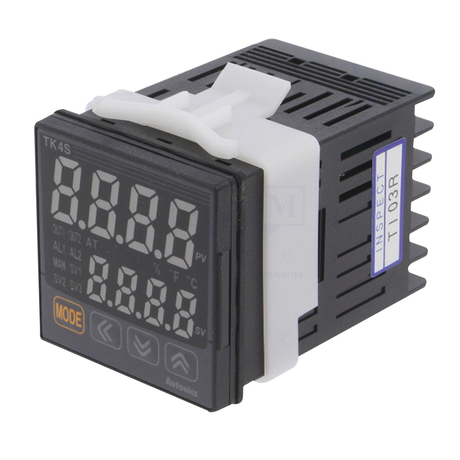

Bộ điều khiển nhiệt độ Autonics TK4S-24RC

Bộ điều khiển nhiệt độ Autonics TK4S-24RC được ứng dụng nhiều trong hệ thống sản xuất có sử dụng nhiệt độ với mong muốn điều khiển lượng nhiệt, mức độ nguồn nóng chính xác. Autonics thương hiệu nổi tiếng lâu đời tại Hàn Quốc chuyên cung cấp các giải pháp tự động hóa công nghiệp, sản xuất các dòng sản phẩm trong ngành sản xuất, kỹ thuật ứng dụng, điện – điện tử như cảm biến, bộ điều khiển, đo nhiệt độ, thiết bị đo lường…..đa dạng về mẫu mã, phong phú về chủng loại đáp ứng mọi nhu cầu sử dụng.

1. Bộ điều khiển nhiệt độ Autonics TK4S-24RC có cấu tạo như thế nào?

Bộ điều khiển nhiệt độ Autonics TK4S-24RC gồm 4 phần chính.

• Cảm biến: dùng để đo lượng giá trị thực tế của biến và kiểm soát nhiệt độ, lưu lượng, độ ẩm và cung cấp các thông tin đến bộ điều khiển.
• Bộ điều khiển: nhận tín hiệu vào từ cảm biến, xử lý đầu vào sau đó xuất tín hiệu đầu tới thiết bị kiểm soát.
• Thiết bị điều khiển: điều chỉnh biến điều khiển theo chỉ đạo của bộ điều khiển.
• Nguồn năng lượng: cung cấp năng lượng thực tế cho hệ thống điều khiển.

Bộ điều khiển nhiệt độ Autonics TK4S-24RC ngoài việc dùng để điều khiển và hiển thị nhiệt độ của đối tượng cần thì bộ điều khiển nhiệt độ còn có thể dùng để điều khiển PID để ổn định đối tượng cần điều khiển mà có phản hồi về như: áp suất (nước, khí, dầu,...), lưu lượng (nước, khí, dầu,...), tốc độ, độ PH, mức,....Kết hợp cùng với 1 số bộ điều khiển như biến tần, PLC,...

Với chế độ điều khiển PID, bộ điều khiển nhiệt độ sẽ điều khiển làm sao cho nhiệt độ hệ thống bằng với nhiệt độ cài đặt một cách nhanh nhất và chính xác nhất.

2. Ưu điểm của Bộ điều khiển nhiệt độ Autonics TK4S-24RC.

Bộ điều khiển nhiệt độ Autonics TK4S-24RC là thiết bị điều khiển nhiệt độ dạng PID dùng để cung cấp điều khiển theo tỷ lệ với tích phân và dẫn xuất (PID). Bộ điều khiển này sẽ kết hợp kiểm soát tỷ lệ thuận với hai điều chỉnh bổ sung để giúp các đơn vị tự động bù đắp cho những thay đổi trong hệ thống. Thường thì áp dụng cho các hệ thống mà tải thay đổi thường xuyên và bộ điều khiển sẽ bù đắp tự động do sự thay đổi thường xuyên về điểm đặt, năng lượng sẵn có, hoặc khối lượng được điều khiển nhằm:

• Vận hành thiệt bị an toàn;
• Giảm tiêu thụ năng lượng;
• Cắt giảm chi phí, nhân lực quản lý với những chức năng thiết yếu, thực hiện điều khiển nhiệt độ với thuật toán PID;
• Duy trì các tiện ích về nhiệt;
• Xác định rõ các sự cố để bảo trì thiết bị;
• Giám sát các hệ thống tốt;

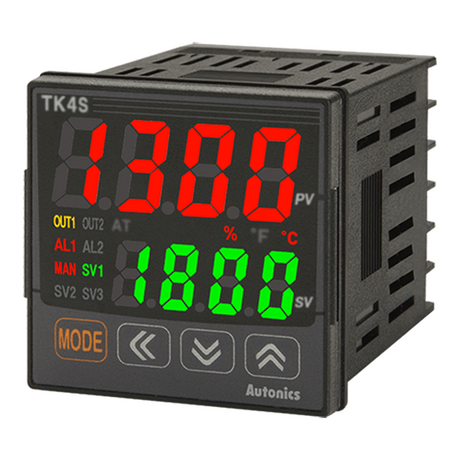

Cấu tạo chi tiết Autonics TK4S-24RC

Thông số kỹ thuật:

• Phương pháp hiển thị: LED 7 đoạn 4 số
• Phương thức điều khiển: Điều khiển ON / OFF, P, PI, PD, điều khiển PID
• Loại ngõ vào:
• - Thermocouple: K(CA), J(IC), E(CR), T(CC), B(PR), R(PR), S(PR), N(NN), C(TT), G(TT), L(IC), U(CC), Platinel II
• - RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω
• - Analog: 0-100mV, 0-5V, 1-5V, 0-10V, 0-20mA, 4-20mA
• Chu kỳ lấy mẫu: 50ms
• Ngõ ra điều khiển 1: Relay(250VAC~ 3A)
• Ngõ ra điều khiển 2: Dòng điện (DC0 / 4-20mA) hoặc SSR (11VDC ) [ON / OFF]
• Ngõ vào tùy chọn: CT, Số (DI-1)
• Ngõ ra tùy chọn: Cảnh báo 1/2
• Nguồn cấp: 100-240VAC~ 50/60Hz
• Cấu trúc bảo vệ: IP65 (bảng điều khiển phía trước)
• Độ trễ: RTD/Thermocouples: 1 đến 100℃/℉(0.1 đến 100.0℃/℉) biến analog: 1 đến 100 chữ số
• Dải tỷ lệ: 0.1 đến 999.9℃/℉(0.1 đến 999.9%)
• Thời gian tích phân: 0 đến 9999 giây
• Thời gian phát sinh: 0 đến 9999 giây
• Thời gian điều khiển: Ngõ ra relay, Ngõ ra điều khiển SSR: 0.1 đến 120.0 giây Ngõ ra dòng hoặc Ngõ ra điều khiển SSR tùy chọn: 1.0 đến 120.0 giây
• Cài đặt lại bằng tay: 0.0~100.0%
• Nhiệt độ xung quanh: -10 đến 50℃, bảo quản: -20 đến 60℃
• Độ ẩm xung quanh: 35 đến 85%RH, bảo quản : 35 đến 85%RH
• Trọng lượng: Xấp xỉ 150g

3. Đặc điểm chung bộ điều khiển nhiệt độ Autonics TC/TC

Điểm đặc biệt của bộ điều khiển nhiệt độ Autonics là tính năng điều khiển theo thời gian, điều khiển nhiệt độ theo chương trình định trước, duy trì nhiệt độ trong bao lâu rồi chuyển sang nhiệt độ khác.

Các tính năng báo kết thúc chương trình hoặc báo kết thúc một đoạn bất kì do người sử dụng đặt trước. Các chức năng bỏ qua đoạn, lưu vị trí đang hoạt động khi bị mất nguồn đột ngột, chức năng reset chương trình.

Có chức năng tự điều chỉnh PID kép: đáp ứng tốc độ cao để nhanh chóng đạt được giá trị mong muốn, điều khiển tốc độ chậm nhằm giảm thiểu độ vọt dốc cho dù tính đáp ứng có hơi chậm.

• Độ chính xác hiển thị cao: ±0.3% ( tùy theo giá trị F.S của từng loại ngõ vào).
• Có 2 chế độ điều khiển Auto-tuning hai bước.
• Có nhiều loại ngõ vào: Chức năng lựa chọn cảm biến nhiệt độ, điện áp và dòng điện.
• Bộ điều khiển nhiệt độ Autonics TC/TC có nhiều ngõ ra phụ: Bao gồm LBA, SBA, 7 loại ngõ ra Alarm và 4 loại chức năng tùy chọn cảnh báo, ngõ ra truyền dữ liệu PV (4-20mADC), ngõ ra truyền thông RS485.
• Hiển thị dấu thập phân cho ngõ vào Analog.

Ứng dụng bộ điều khiển nhiệt độ Autonics TC/TC: Sử dụng để điều khiển nhiệt độ trong các lò nhiệt, máy đúc nhựa, công nghiệp giấy, gỗ, hóa chất, linh kiện điện tử, chế biến thực phẩm.

Lưu ý: Khi chọn bộ điều khiển nhiệt thì ta phải chọn đầu vào của bộ điều khiển giống với đầu vào của cảm biến đưa về như (đầu ra cảm biến là 0-10V hay đầu ra cảm biến từ 4-20mA,... )
