Bộ định thời Autonics LE4S thường được gọi bộ đếm hay bộ đếm thời gian được sử dụng nhiều trong các ứng dụng ngành điện như quét led, tạo xung, đo tần số, định thời… đến từ thương hiệu Autonics, thương hiệu nổi tiếng lâu đời tại Hàn Quốc chuyên cung cấp các giải pháp tự động hóa công nghiệp, sản xuất các dòng sản phẩm trong ngành sản xuất, kỹ thuật ứng dụng, điện – điện tử như: cảm biến, bộ điều khiển, đo nhiệt độ, thiết bị đo lường…..đa dạng về mẫu mã, phong phú về chủng loại đáp ứng mọi nhu cầu sử dụng.
1. Bộ định thời Autonics LE4S hoạt động như thế nào?
Bộ định thời Autonics LE4S thực chất là một bộ đếm dùng để đếm các xung nhịp. Sản phẩm có chứa các thanh ghi để đếm giá trị đếm và ghi điều khiển hoạt động đếm. Mỗi khi có thêm một xung nhịp tại đầu vào đếm thì giá trị của bộ đếm sẽ được tăng lên 01 đơn vị (chế độ đếm tiến/đếm lên) hay giảm đi 01 đơn vị (chế độ đếm lùi/đếm xuống).
Bộ đếm có nguồn xung nhịp được chọn để đếm có thể là nguồn xung nhịp nội (bên trong vi điều khiển) hoặc nguồn xung nhịp bên ngoài (đưa vào một chân). Người dùng có thể lập trình cho bộ định thời Timer/Counter bắt đầu đếm giá trị bằng cách ghi giá trị đó vào thanh ghi chứa giá trị đếm. Khi giá trị đếm vượt quá giá trị tối đa mà thanh ghi chứa giá trị của bộ đếm quay trở về giá trị 0 thì xuất hiện hiện tượng tràn (over flow).
- Xung nhịp bên trong IC: Đó là xung nhịp được tạo ra nhờ kết hợp mạch dao động bên trong IC và các linh kiện phụ bên ngoài nối với IC. Người ta gọi là các bộ định thời (timers) do xung nhịp này thường đều đặn nên ta có thể dùng để đếm thời gian một cách khá chính xác.
- Xung nhịp bên ngoài IC: Đó là các tín hiệu logic thay đổi liên tục giữa 02 mức 0 - 1 và không nhất thiết phải là đều đặn. Người ta gọi là các bộ đếm (counters) thường dùng để đếm các sự kiện bên ngoài như đếm các sản phầm chạy trên băng chuyền, đếm xe ra/vào kho bãi…
2. Đặc điểm của Bộ định thời Autonics LE4S
Bộ định thời Autonics LE4S có các đặc điểm chính sau:
- Tiết kiệm không gian lắp đặt với thiết kế nhỏ gọn giảm kích thước khoảng. 22% chiều sâu so với các model trước đây(Chiều dài phía sau bảng 56mm)
- Có thể cài đặt mỗi giá trị và dải thời gian riêng biệt khi chọn chế độ ngõ ra Flicker (FK, FK I) hoặc ON-OFF Delay (ON OFF D, ON OFF D I) (model trước đây : chỉ cài đặt giá trị)
- Thêm vào chế độ Flicker 1 (LE4SA)
- Cài đặt thời gian ngõ ra One-shot (0.01 ~ 99.99 giây) (model trước đây : Cố định 0.5 giây)
- Dải thời gian có thể định dạng (dải cài đặt thời gian đến 9.999 giây) : Có thể cài đặt 0.001 giây (model trước đây : 0.01 giây)
- Chọn tín hiệu ngõ vào Min. : 1ms hoặc 20ms (model trước đây : Cố định 20ms) (LE4S)
- Được cải tiến thời gian trở về : 100ms (model trước đây : 300ms, 500ms)
- Cung cấp nhiều chế độ cài đặt chức năng dễ dàng hơn
- Chức năng cài đặt khóa phím để lưu giá trị cài đặt
- Cài đặt chức năng bằng phím mềm, phần hiển thị rõ ràng hơn với nền sáng
- Dải rộng nguồn cấp : 24-240VAC 50/60Hz, 24-240VDC

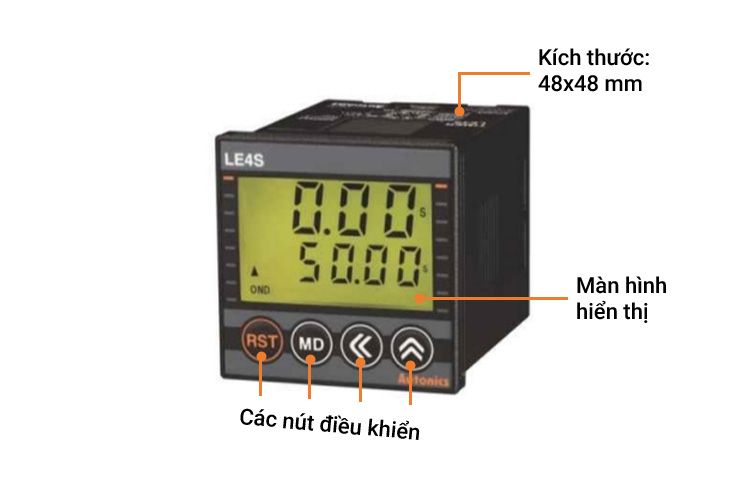

Cấu tạo chi tiết Bộ định thời Autonics LE4S
Thông số kỹ thuật:
- Kích thước: 48x48 mm
- Hiển thị: LCD (đèn nền)
- Nguồn cấp: 24-240VAC 50/60Hz, 24-240VDC
- Dải thời gian: 0.01s ~ 9999h
- Chế độ hoạt động: Tín hiệu ON start, nguồn ON start
- Ngõ vào: START, INHIBIT, RESET
- Ngõ vào không điện áp (LE4S): Trở kháng khi ngắn mạch: Max. 1kΩ; Điện áp dư: Max. 0.5V; Trở kháng khi hở mạch: Min. 100kΩ
- Ngõ ra: Tiếp điểm: Time limit SPDT (1c), Time limit DPDT (2c), Time limit SPDT (1c) + Instantaneous SPDT (1c)
- Công suất tiếp điểm: Tải thuần trở 250VAC 5A/3A
- Kiểu đấu nối: Đế 8 chân
- Kiểu lắp đặt: Lắp trên cánh tủ, bắt vít trên tủ điện
Bộ đếm timer thông thường chỉ có 1 hoặc 2 chế độ hoạt động. Tuy nhiên ở những dòng sau này bộ đếm thời gian được tích hợp rất nhiều chế độ làm việc như : On delay, OFF delay, Repeat Cycle …
Với dải thời gian hoạt động với biên độ rất rộng từ vài ms đến hằng giờ đồng hồ giúp người dùng có thể tùy chỉnh theo mong muốn một cách dễ dàng.
Bộ định thời (timers) có rất nhiều ứng dụng như tạo thời gian Delay, tạo tốc độ Baud khi giao tiếp, dùng timer ở chế độ counter... và rất nhiều ứng dụng khác.
Khi nạp chương trình vào bộ đếm hay bộ định thời có thể nạp vào nhiều lần, tùy vào loại sản phẩm sẽ có số lần nạp vào giới hạn khác nhau, số lần nạp vào này thông thường rất lớn.
