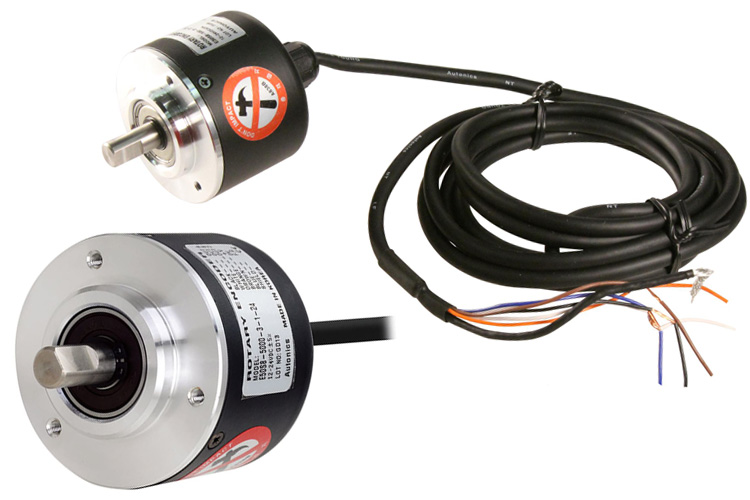

Bộ mã hóa vòng quay Autonics E50S8-3000-3-T-24 là một thiết bị cơ điện có khả năng làm biến đổi chuyển động tuyến tính (chuyển động thẳng) hoặc chuyển động tròn thành tín hiệu số hoặc xung. Đây là một trong những dòng sản phẩm chất lượng đến từ thương hiệu Autonics, thương hiệu nổi tiếng chuyên phát triển và sản xuất một loạt các sản phẩm tự động hóa được bán trên thị trường trên toàn thế giới. Sản phẩm cốt lõi của Autonics bao gồm các cảm biến khác nhau, bộ điều khiển, thiết bị chuyển động, thiết bị đo lường, hệ thống đánh dấu bằng laser, thiết bị kết nối .....
1. Bộ mã hóa vòng quay Autonics E50S8-3000-3-T-24 có đặc điểm gì?
Bộ mã hóa vòng quay Autonics E50S8-3000-3-T-24 có kích thước thân Ø50mm. Là loại trục thực hiện chức năng tự động điều khiển vị trí dây chuyền máy móc.
Bộ mã hóa vòng quay Autonics E50S8-3000-3-T-24 hay được gọi bộ mã hóa tương đối là thiết bị có bộ mã hóa vòng quay tương ứng với một kích thước nhất định. Với mục đích tối đa hóa không gian lắp đặt, trọng lượng vừa phải, cung cấp độ tin cậy cao với sự mã hóa chuẩn xác.
Khi đĩa quay và ánh sáng chiếu được 1 lỗ thì bộ thu (photosensor) nhận được tín hiệu từ đèn LED thì encoder sẽ ghi nhận giá trị lên 1 biến đếm.
Thông số kỹ thuật:
- Đường kính ngoài trục: Ø8mm
- Tần số đáp ứng tối đa: 300kHz
- Độ phân giải cho phép tối đa: 5000rpm
- Mô-men khởi động: Max. 70gf.cm(max. 0.00686N.m)
- Độ phân giải: 3000P/R
- Pha ngõ ra: A, B, Z
- Ngõ ra điều khiển: Totem pole
- Nguồn cấp: 12-24VDC ±5%(sóng P-P: max. 5%)
- Loại kết nối: Loại cáp trục
- Cấu trúc bảo vệ: IP50
- Nhiệt độ xung quanh: -10 đến 70℃, bảo quản: -25 đến 85℃
- Độ ẩm xung quanh: 35 đến 85%RH, bảo quản: 35 đến 90%RH
- Phụ kiện: Khớp nối Ø8mm, giá đỡ
- Trọng lượng: Xấp xỉ 363g
2. Cấu tạo Bộ mã hóa vòng quay Autonics E50S8-3000-3-T-24
Bộ mã hóa vòng quay Autonics E50S8-3000-3-T-24 là thiết bị cơ điện có khả năng thay đổi trục quay do các xung điện, các bộ mã hoá được sử dụng để kiểm tra vị trí của trục đang quay. Các xung ngõ ra của bộ mã hoá được đếm và đánh giá bởi thiết bị điều khiển để xác định vị trí máy và tốc độ, nó mang đến độ chính xác đặc biệt và linh động khi điều khiển máy móc. Hệ thống cơ điện tử vận hành ở tốc độ cao được kết hợp với bộ mã hoá quang học làm tăng tốc độ hệ thống và chính xác, giảm chu kỳ thời gian, và đẩy mạnh toàn bộ năng suất trong môi trường sản xuất. Các bộ mã hoá vòng quay có nhiều kích thước và nhiều loại với chất lượng cao và đo lường chính xác vị trí vận hành và tốc độ của trục quay, …để việc điều khiển các đối tượng chính xác hơn.
Bộ mã hóa vòng quay Autonics có cấu tạo cơ bản gồm 2 phần:
- Một bộ thu phát tín hiệu quang học (LED phát – LED thu).
- Một hệ thống lỗ (rãnh) được sắp xếp trên một đĩa tròn hoặc một thước thẳng có đục lỗ hoặc sơn tạo thành các điểm có khoảng cách đều nhau.
Bộ mã hóa vòng quay hoạt động theo nguyên lý một đĩa tròn xoay quay quanh trục. Ở trên đĩa có các lỗ, sử dụng một bóng đèn Led chiếu lên bề mặt của đĩa. Trong khi đĩa quay những chỗ mà không có lỗ thì đèn Led sẽ không chiếu xuyên qua được. Và những chỗ có lỗ đèn Led sẽ chiếu xuyên qua được. Ở phía bề mặt bên kia của đĩa được đặt một con mắt thu. Tín hiệu có hoặc không có ánh sáng chiếu qua sẽ ghi nhận đèn Led có chiếu qua lỗ hay là không. Trong lúc trục quay nếu như trên đĩa chỉ có một lỗ duy nhất thì mỗi lần con mắt thu nhận được tín hiệu của đèn Led tức là đĩa đã quay được một vòng.
Bộ mã hóa vòng quay Autonics E50S8-3000-3-T-24 là một thiết bị cơ điện có khả năng làm biến đổi chuyển động tuyến tính (chuyển động thẳng) hoặc chuyển động tròn thành tín hiệu số hoặc xung. Đây là một trong những dòng sản phẩm chất lượng đến từ thương hiệu Autonics, thương hiệu nổi tiếng chuyên phát triển và sản xuất một loạt các sản phẩm tự động hóa được bán trên thị trường trên toàn thế giới. Sản phẩm cốt lõi của Autonics bao gồm các cảm biến khác nhau, bộ điều khiển, thiết bị chuyển động, thiết bị đo lường, hệ thống đánh dấu bằng laser, thiết bị kết nối .....
1. Bộ mã hóa vòng quay Autonics E50S8-3000-3-T-24 có đặc điểm gì?
Bộ mã hóa vòng quay Autonics E50S8-3000-3-T-24 có kích thước thân Ø50mm. Là loại trục thực hiện chức năng tự động điều khiển vị trí dây chuyền máy móc.
Bộ mã hóa vòng quay Autonics E50S8-3000-3-T-24 hay được gọi bộ mã hóa tương đối là thiết bị có bộ mã hóa vòng quay tương ứng với một kích thước nhất định. Với mục đích tối đa hóa không gian lắp đặt, trọng lượng vừa phải, cung cấp độ tin cậy cao với sự mã hóa chuẩn xác.
Khi đĩa quay và ánh sáng chiếu được 1 lỗ thì bộ thu (photosensor) nhận được tín hiệu từ đèn LED thì encoder sẽ ghi nhận giá trị lên 1 biến đếm.
Thông số kỹ thuật:
- Đường kính ngoài trục: Ø8mm
- Tần số đáp ứng tối đa: 300kHz
- Độ phân giải cho phép tối đa: 5000rpm
- Mô-men khởi động: Max. 70gf.cm(max. 0.00686N.m)
- Độ phân giải: 3000P/R
- Pha ngõ ra: A, B, Z
- Ngõ ra điều khiển: Totem pole
- Nguồn cấp: 12-24VDC ±5%(sóng P-P: max. 5%)
- Loại kết nối: Loại cáp trục
- Cấu trúc bảo vệ: IP50
- Nhiệt độ xung quanh: -10 đến 70℃, bảo quản: -25 đến 85℃
- Độ ẩm xung quanh: 35 đến 85%RH, bảo quản: 35 đến 90%RH
- Phụ kiện: Khớp nối Ø8mm, giá đỡ
- Trọng lượng: Xấp xỉ 363g
2. Cấu tạo Bộ mã hóa vòng quay Autonics E50S8-3000-3-T-24
Bộ mã hóa vòng quay Autonics E50S8-3000-3-T-24 là thiết bị cơ điện có khả năng thay đổi trục quay do các xung điện, các bộ mã hoá được sử dụng để kiểm tra vị trí của trục đang quay. Các xung ngõ ra của bộ mã hoá được đếm và đánh giá bởi thiết bị điều khiển để xác định vị trí máy và tốc độ, nó mang đến độ chính xác đặc biệt và linh động khi điều khiển máy móc. Hệ thống cơ điện tử vận hành ở tốc độ cao được kết hợp với bộ mã hoá quang học làm tăng tốc độ hệ thống và chính xác, giảm chu kỳ thời gian, và đẩy mạnh toàn bộ năng suất trong môi trường sản xuất. Các bộ mã hoá vòng quay có nhiều kích thước và nhiều loại với chất lượng cao và đo lường chính xác vị trí vận hành và tốc độ của trục quay, …để việc điều khiển các đối tượng chính xác hơn.
Bộ mã hóa vòng quay Autonics có cấu tạo cơ bản gồm 2 phần:
- Một bộ thu phát tín hiệu quang học (LED phát – LED thu).
- Một hệ thống lỗ (rãnh) được sắp xếp trên một đĩa tròn hoặc một thước thẳng có đục lỗ hoặc sơn tạo thành các điểm có khoảng cách đều nhau.
Bộ mã hóa vòng quay hoạt động theo nguyên lý một đĩa tròn xoay quay quanh trục. Ở trên đĩa có các lỗ, sử dụng một bóng đèn Led chiếu lên bề mặt của đĩa. Trong khi đĩa quay những chỗ mà không có lỗ thì đèn Led sẽ không chiếu xuyên qua được. Và những chỗ có lỗ đèn Led sẽ chiếu xuyên qua được. Ở phía bề mặt bên kia của đĩa được đặt một con mắt thu. Tín hiệu có hoặc không có ánh sáng chiếu qua sẽ ghi nhận đèn Led có chiếu qua lỗ hay là không. Trong lúc trục quay nếu như trên đĩa chỉ có một lỗ duy nhất thì mỗi lần con mắt thu nhận được tín hiệu của đèn Led tức là đĩa đã quay được một vòng.
Bộ mã hóa vòng quay Autonics E50S8-3000-3-T-24
Bộ mã hóa vòng quay Autonics E50S8-3000-3-T-24 là một thiết bị cơ điện có khả năng làm biến đổi chuyển động tuyến tính (chuyển động thẳng) hoặc chuyển động tròn thành tín hiệu số hoặc xung. Đây là một trong những dòng sản phẩm chất lượng đến từ thương hiệu Autonics, thương hiệu nổi tiếng chuyên phát triển và sản xuất một loạt các sản phẩm tự động hóa được bán trên thị trường trên toàn thế giới. Sản phẩm cốt lõi của Autonics bao gồm các cảm biến khác nhau, bộ điều khiển, thiết bị chuyển động, thiết bị đo lường, hệ thống đánh dấu bằng laser, thiết bị kết nối .....
1. Bộ mã hóa vòng quay Autonics E50S8-3000-3-T-24 có đặc điểm gì?
Bộ mã hóa vòng quay Autonics E50S8-3000-3-T-24 có kích thước thân Ø50mm. Là loại trục thực hiện chức năng tự động điều khiển vị trí dây chuyền máy móc.
Bộ mã hóa vòng quay Autonics E50S8-3000-3-T-24 hay được gọi bộ mã hóa tương đối là thiết bị có bộ mã hóa vòng quay tương ứng với một kích thước nhất định. Với mục đích tối đa hóa không gian lắp đặt, trọng lượng vừa phải, cung cấp độ tin cậy cao với sự mã hóa chuẩn xác.
Khi đĩa quay và ánh sáng chiếu được 1 lỗ thì bộ thu (photosensor) nhận được tín hiệu từ đèn LED thì encoder sẽ ghi nhận giá trị lên 1 biến đếm.
Thông số kỹ thuật:
- Đường kính ngoài trục: Ø8mm
- Tần số đáp ứng tối đa: 300kHz
- Độ phân giải cho phép tối đa: 5000rpm
- Mô-men khởi động: Max. 70gf.cm(max. 0.00686N.m)
- Độ phân giải: 3000P/R
- Pha ngõ ra: A, B, Z
- Ngõ ra điều khiển: Totem pole
- Nguồn cấp: 12-24VDC ±5%(sóng P-P: max. 5%)
- Loại kết nối: Loại cáp trục
- Cấu trúc bảo vệ: IP50
- Nhiệt độ xung quanh: -10 đến 70℃, bảo quản: -25 đến 85℃
- Độ ẩm xung quanh: 35 đến 85%RH, bảo quản: 35 đến 90%RH
- Phụ kiện: Khớp nối Ø8mm, giá đỡ
- Trọng lượng: Xấp xỉ 363g
2. Cấu tạo Bộ mã hóa vòng quay Autonics E50S8-3000-3-T-24
Bộ mã hóa vòng quay Autonics E50S8-3000-3-T-24 là thiết bị cơ điện có khả năng thay đổi trục quay do các xung điện, các bộ mã hoá được sử dụng để kiểm tra vị trí của trục đang quay. Các xung ngõ ra của bộ mã hoá được đếm và đánh giá bởi thiết bị điều khiển để xác định vị trí máy và tốc độ, nó mang đến độ chính xác đặc biệt và linh động khi điều khiển máy móc. Hệ thống cơ điện tử vận hành ở tốc độ cao được kết hợp với bộ mã hoá quang học làm tăng tốc độ hệ thống và chính xác, giảm chu kỳ thời gian, và đẩy mạnh toàn bộ năng suất trong môi trường sản xuất. Các bộ mã hoá vòng quay có nhiều kích thước và nhiều loại với chất lượng cao và đo lường chính xác vị trí vận hành và tốc độ của trục quay, …để việc điều khiển các đối tượng chính xác hơn.
Bộ mã hóa vòng quay Autonics có cấu tạo cơ bản gồm 2 phần:
- Một bộ thu phát tín hiệu quang học (LED phát – LED thu).
- Một hệ thống lỗ (rãnh) được sắp xếp trên một đĩa tròn hoặc một thước thẳng có đục lỗ hoặc sơn tạo thành các điểm có khoảng cách đều nhau.
Bộ mã hóa vòng quay hoạt động theo nguyên lý một đĩa tròn xoay quay quanh trục. Ở trên đĩa có các lỗ, sử dụng một bóng đèn Led chiếu lên bề mặt của đĩa. Trong khi đĩa quay những chỗ mà không có lỗ thì đèn Led sẽ không chiếu xuyên qua được. Và những chỗ có lỗ đèn Led sẽ chiếu xuyên qua được. Ở phía bề mặt bên kia của đĩa được đặt một con mắt thu. Tín hiệu có hoặc không có ánh sáng chiếu qua sẽ ghi nhận đèn Led có chiếu qua lỗ hay là không. Trong lúc trục quay nếu như trên đĩa chỉ có một lỗ duy nhất thì mỗi lần con mắt thu nhận được tín hiệu của đèn Led tức là đĩa đã quay được một vòng.
