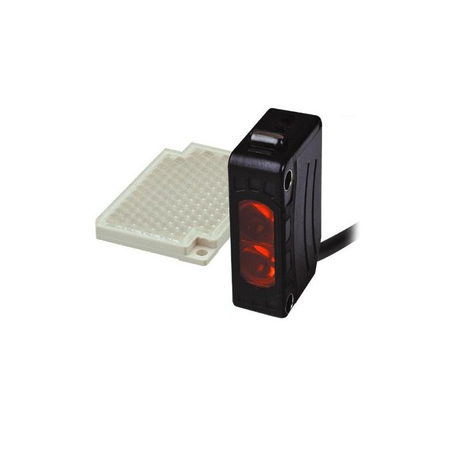

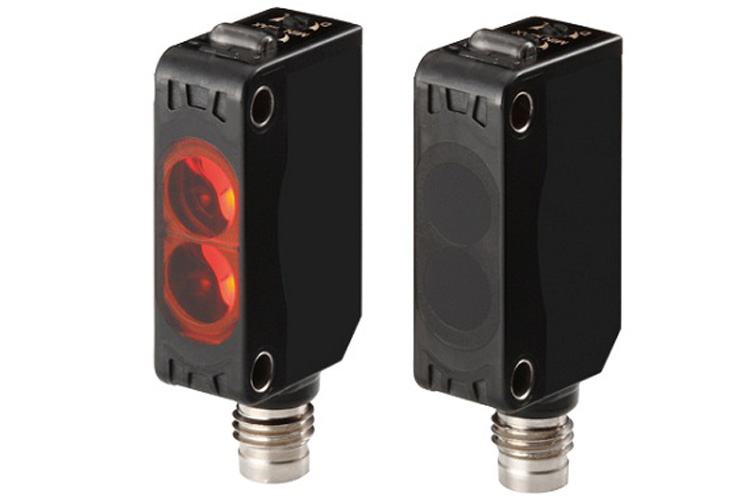

Cảm biến quang Autonics BJ100-DDT-P còn gọi là cảm biến quang điện dùng để phát hiện nhiều dạng vật thể khác nhau, phát hiện đo lường khoảng cách hay phát hiện tốc độ của đối tượng,… Sản phẩm chất lượng cao thương hiệu Autonics, Autonics nổi tiếng tại Hàn Quốc chuyên cung cấp các giải pháp tự động hóa công nghiệp, sản xuất các dòng sản phẩm trong ngành sản xuất, kỹ thuật ứng dụng, điện – điện tử như cảm biến, bộ điều khiển, đo nhiệt độ, thiết bị đo lường…..
1. Cấu tạo Cảm biến quang Autonics BJ100-DDT-P.
Cảm biến quang Autonics BJ100-DDT-P khi có ánh sáng thích hợp chiếu vào bề mặt của cảm biến quang, chúng sẽ thay đổi tính chất. Tín hiệu quang được biến đổi thành tín hiệu điện nhờ hiện tượng phát xạ điện tử ở cực catot (Cathode) khi có một lượng ánh sáng chiếu vào. Từ đó cảm biến sẽ đưa ra đầu ra để tác động theo yêu cầu.
Cảm biến quang có thiết kế khá đơn giản, bao gồm 3 thành phần chính:
- Bộ Phát sáng: sử dụng đèn bán dẫn LED. Ánh sáng được phát ra theo xung. Nhịp điệu xung đặc biệt giúp cảm biến phân biệt được ánh sáng của cảm biến và ánh sáng từ các nguồn khác (như ánh nắng mặt trời hoặc ánh sáng trong phòng). Các loại LED thông dụng nhất là LED đỏ, LED hồng ngoại hoặc LED lazer. Một số dòng cảm biến đặc biệt dùng LED trắng hoặc xanh lá. Ngoài ra cũng có LED vàng.
- Bộ Thu sáng: cảm nhận ánh sáng và chuyển đổi thành tín hiệu điện tỉ lệ. Hiện nay nhiều loại cảm biến quang sử dụng mạch ứng dụng tích hợp chuyên dụng ASIC ( Application Specific Integrated Circuit). Mạch này tích hợp tất cả bộ phận quang, khuếch đại, mạch xử lý và chức năng vào một vi mạch (IC). Bộ phận thu có thể nhận ánh sáng trực tiếp từ bộ phát (như trường hợp của loại thu-phát), hoặc ánh sáng phản xạ lại từ vật bị phát hiện (trường hợp phản xạ khuếch tán).
- Mạch xử lý tín hiệu ra: chuyển tín hiệu tỉ lệ (analogue) từ tranzito quang thành tín hiệu ON / OFF được khuếch đại. Khi lượng ánh sáng thu được vượt quá mức ngưỡng được xác định, tín hiệu ra của cảm biến được kích hoạt. Mặc dù một số loại cảm biến thế hệ trước tích hợp mạch nguồn và dùng tín hiệu ra là tiếp điểm rơ-le (relay) vẫn khá phổ biến, ngày nay các loại cảm biến chủ yếu dùng tín hiệu ra bán dẫn (PNP/NPN). Một số cảm biến quang còn có cả tín hiệu tỉ lệ ra phục vụ cho các ứng dụng đo đếm.
2. Ưu điểm Cảm biến quang Autonics BJ100-DDT-P
Cảm biến quang Autonics BJ100-DDT-P được dùng để phát hiện nhiều dạng vật thể khác nhau có nhiều ưu điểm nổi bật:
- Phát hiện vật thể nhưng không cần tiếp xúc với vật thể đó (Phát hiện từ xa)
- Phát hiện được từ khoảng cách xa
- Ít bị hao mòn, có tuổi thọ và độ chính xác, tính ổn định cao
- Phát hiện nhiều vật thể khác nhau
- Thời gian đáp ứng nhanh, có thể điều chỉnh độ nhạy theo ứng dụng.
Thông số kỹ thuật:

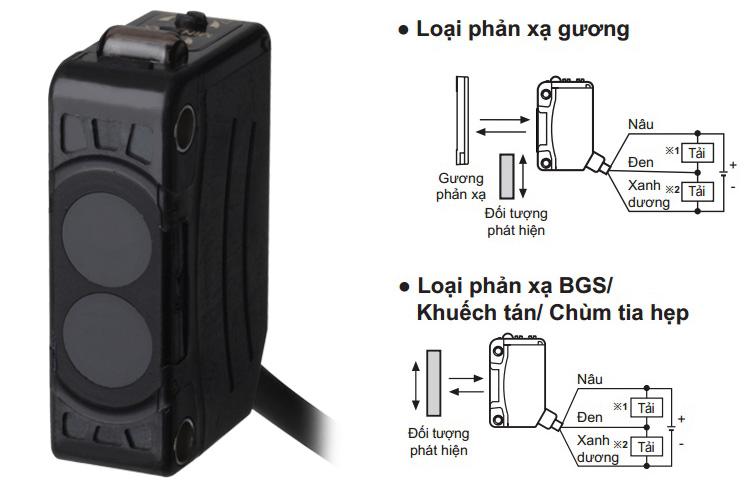

- Loại phát hiện: Loại phản xạ khuếch tán
- Khoảng cách phát hiện: 100mm
- Khoảng cách phát hiện: Vật liệu mờ, đục
- Nguồn sáng: LED hồng ngoại (850nm)
- Thời gian đáp ứng: Max. 1ms
- Nguồn cấp: 12-24VDC ±10%(sóng P-P: max. 10%)
- Dòng tiêu thụ: Max. 30mA
- Điều chỉnh độ nhạy: Bộ điều chỉnh độ nhạy
- Chế độ hoạt động: Light ON/Dark ON(cài đặt bằng công tắc)
- Ngõ ra điều khiển: PNP mạch thu hở
- Loại kết nối: Loại cáp(Ø3.5, 2m)
- Ánh sáng mặt trời: Max. 11,000lx,
- Đèn huỳnh quang: Max. 3,000lx (ánh sáng nhận)
- Nhiệt độ xung quanh: -25 đến 55℃, bảo quản: -40 đến 70℃
- Cấu trúc bảo vệ: IP65
- Độ ẩm xung quanh: 35 đến 85%RH, bảo quản : 35 đến 85%RH
- Độ trễ: Max. 20% tại khoảng cách phát hiện
- Trọng lượng: Xấp xỉ 70g
Cảm biến quang đóng vai trò rất quan trọng trong lĩnh vực công nghiệp tự động hóa. Nếu không có cảm biến quang thì khó mà có được tự động hóa như phát hiện một chai nhựa trên băng chuyền hoặc kiểm tra xem tay robot đã gắp linh kiện ô tô để lắp đặt hay chưa........
