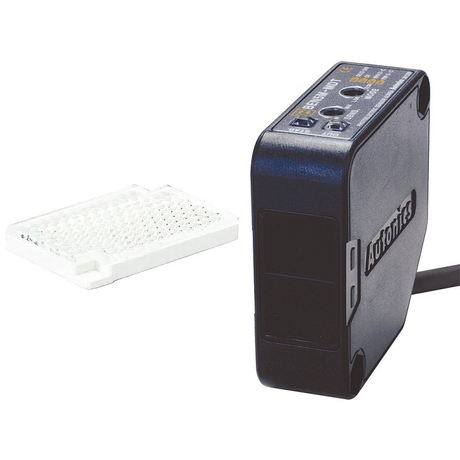

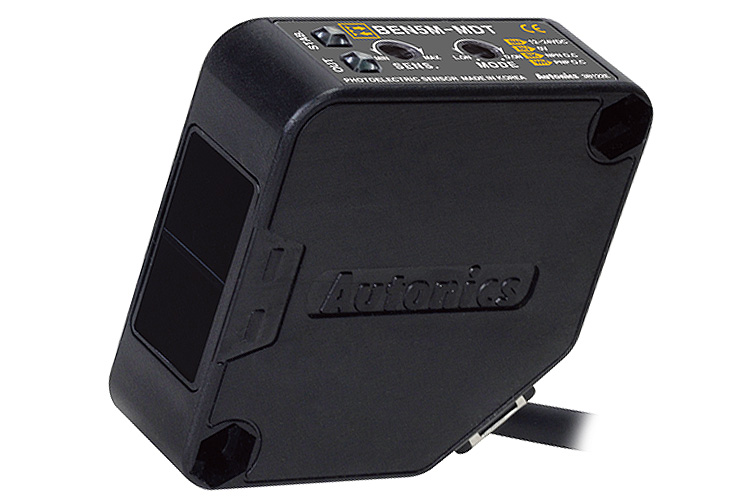

Cảm biến quang phát hiện phản xạ gương Autonics BEN5M-MDT còn gọi là cảm biến phản xạ gương dùng để phát hiện nhiều dạng vật thể khác nhau, phát hiện đo lường khoảng cách hay phát hiện tốc độ của đối tượng,… Sản phẩm chất lượng cao thương hiệu Autonics, Autonics nổi tiếng tại Hàn Quốc chuyên cung cấp các giải pháp tự động hóa công nghiệp, sản xuất các dòng sản phẩm trong ngành sản xuất, kỹ thuật ứng dụng, điện – điện tử như cảm biến, bộ điều khiển, đo nhiệt độ, thiết bị đo lường…..
1. Cảm biến quang phát hiện phản xạ gương Autonics BEN5M-MDT có cấu trúc thế nào?
Cảm biến quang phát hiện phản xạ gương Autonics BEN5M-MDT gồm 3 phần chính:
- Bộ Phát sáng: sử dụng đèn bán dẫn LED. Ánh sáng được phát ra theo xung. Nhịp điệu xung đặc biệt giúp cảm biến phân biệt được ánh sáng của cảm biến và ánh sáng từ các nguồn khác (như ánh nắng mặt trời hoặc ánh sáng trong phòng).
- Bộ Thu sáng: cảm nhận ánh sáng và chuyển đổi thành tín hiệu điện tỉ lệ. Hiện nay nhiều loại cảm biến quang sử dụng mạch ứng dụng tích hợp chuyên dụng ASIC ( Application Specific Integrated Circuit). Mạch này tích hợp tất cả bộ phận quang, khuếch đại, mạch xử lý và chức năng vào một vi mạch (IC). Bộ phận thu có thể nhận ánh sáng trực tiếp từ bộ phát (như trường hợp của loại thu-phát), hoặc ánh sáng phản xạ lại từ vật bị phát hiện (trường hợp phản xạ khuếch tán).
- Mạch xử lý tín hiệu ra: chuyển tín hiệu tỉ lệ (analogue) từ tranzito quang thành tín hiệu ON / OFF được khuếch đại. Khi lượng ánh sáng thu được vượt quá mức ngưỡng được xác định, tín hiệu ra của cảm biến được kích hoạt.
Ưu điểm Cảm biến quang phát hiện phản xạ gương Autonics BEN5M-MDT:
- Phát hiện vật thể từ khoảng cách xa mà không cần tiếp xúc với vật thể đó
- Ít bị hao mòn, có tuổi thọ và độ chính xác, tính ổn định cao
- Có thể phát hiện nhiều vật thể khác nhau
- Thời gian đáp ứng nhanh, có thể điều chỉnh độ nhạy theo ứng dụng.
2. Cảm biến quang phát hiện phản xạ gương Autonics BEN5M-MDT hoạt động ra sao?
Cảm biến quang phát hiện phản xạ gương Autonics BEN5M-MDT tên tiếng anh là Retro – reflection sensor phát hiện vật theo nguyên tắc thu phát qua gương, khi không có vật thì ánh sáng cảm biến phát ra từ cảm biến phát phản xạ qua gương và quay về cảm biến nhận. Khi có vật đi ngang qua đường truyền này bị gián đoạn. Cảm biến sẽ xuất ra ngõ ra NPN hoặc PNP.
Cảm biến quang nhờ ánh sáng truyền qua bộ lọc phân cực trên bộ phát sẽ chuyển thành phương ngang. Ánh sáng sẽ phản chiếu trên gương phản xạ sẽ quay 90 độ thành phương đứng, sau đó sẽ được nhận bởi bộ phân cực thẳng đứng của bộ thu.
Thông số kỹ thuật:
- Loạị: Phản xạ gương
- Nguồn cấp: 24-240VAC ±10%
- Khoảng cách phát hiện: 0.1-5m
- Vật phát hiện chuẩn: Vật liệu mờ đục nhỏ nhất D60 (phản xạ gương)
- Nguồn sáng: LED hồng ngoại (850nm)
- Chế độ hoạt động: Light-ON / Dark-ONbằng biến trở điều chỉnh
- Ngõ ra: Ngõ ra tiếp điểm relay
- Công suất tiếp điểm relay: 30VDC 3A tải thuần trở, 250VAC 3A tải thuần trở
- Cấu tạo tiếp điểm relay: 1c
- Chỉ thị hoạt động : đỏ, Chỉ thị ổn điịnh: Xanh lá
- Thời gian đáp ứng: Lớn nhất 20ms
- Điều chỉnh độ nhạy: Biến trở điều chỉnh VR
- Kiểu đấu nối: Cáp dài 2m
- Phụ kiện: Gương phản xạ (MS-2) (phản xạ gương), VR điều chỉnh, giá đỡ lắp đặt, bu long/đai ốc
- Cấp bảo vệ: IP50
- Tiêu chuẩn: IEC
Cảm biến quang phát hiện phản xạ gương Autonics BEN5M-MDT điều chỉnh ở 2 ngưỡng:
- Chỉnh ngưỡng: Người sử dụng có thể điều chỉnh mức ngưỡng, là mức ánh sáng đủ để kích hoạt đầu ra. Khi ánh sáng thu được bằng hoặc lớn hơn ngưỡng, sẽ có tín hiệu xuất ra. Trong thực tế, thay đổi ngưỡng sẽ dẫn đến tăng hoặc giảm khoảng cách phát hiện. Việc chỉnh ngưỡng cũng có thể giúp cảm biến nhạy hơn, phát hiện được vật nhỏ hơn hoặc các vật trong mờ. Một vài nhãn hiệu cảm biến quang có một biến trở vặn vít để điều chỉnh ngưỡng. Một số khác còn có nút đặt ngưỡng (teach) để có ngưỡng thích hợp nhất cho từng ứng dụng cụ thể.
- Công tắc chuyển Light-On/Dark-On: Công tắc L-On/D-On thay đổi tình trạng đầu ra cảm biến.
