Cảm biến quang phát hiện phản xạ khuếch tán Autonics BEN300-DDT còn gọi là cảm biến phản xạ khuếch tán dùng để phát hiện nhiều dạng vật thể khác nhau, phát hiện đo lường khoảng cách hay phát hiện tốc độ của đối tượng,… Sản phẩm chất lượng cao thương hiệu Autonics, Autonics nổi tiếng tại Hàn Quốc chuyên cung cấp các giải pháp tự động hóa công nghiệp, sản xuất các dòng sản phẩm trong ngành sản xuất, kỹ thuật ứng dụng, điện – điện tử như cảm biến, bộ điều khiển, đo nhiệt độ, thiết bị đo lường…..
1. Cảm biến quang phát hiện phản xạ khuếch tán Autonics BEN300-DDT có gì đặc biệt?
Cảm biến quang phát hiện phản xạ khuếch tán Autonics BEN300-DDT tên tiếng anh là Diffuse reflection sensor là tổ hợp của các linh kiện quang điện. Khi tiếp xúc với ánh sáng chúng sẽ thay đổi trạng thái. Cảm biến quang sử dụng ánh sáng phát ra từ bộ phận phát để phát hiện sự hiện diện của vật thể. Khi có sự thay đổi ở bộ phận thu thì mạch điều khiển của cảm biến quang sẽ cho ra tín hiệu ở ngõ OUT. Cảm biến quang là thiết bị đóng vai trò rất quan trọng trong lĩnh vực công nghiệp tự động hóa.
Cảm biến quang có 2 khả năng chỉnh độ nhạy:
- Chỉnh ngưỡng: Người sử dụng có thể điều chỉnh mức ngưỡng, là mức ánh sáng đủ để kích hoạt đầu ra. Khi ánh sáng thu được bằng hoặc lớn hơn ngưỡng, sẽ có tín hiệu xuất ra. Trong thực tế, thay đổi ngưỡng sẽ dẫn đến tăng hoặc giảm khoảng cách phát hiện. Việc chỉnh ngưỡng cũng có thể giúp cảm biến nhạy hơn, phát hiện được vật nhỏ hơn hoặc các vật trong mờ. Một vài nhãn hiệu cảm biến quang có một biến trở vặn vít để điều chỉnh ngưỡng. Một số khác còn có nút đặt ngưỡng (teach) để có ngưỡng thích hợp nhất cho từng ứng dụng cụ thể.
- Công tắc chuyển Light-On/Dark-On: Công tắc L-On/D-On thay đổi tình trạng đầu ra cảm biến.
Thông số kỹ thuật:
- Loại phát hiện: Loại phản xạ khuếch tán
- Khoảng cách phát hiện: 300mm
- Khoảng cách phát hiện: Vật liệu mờ, đục
- Nguồn sáng: LED hồng ngoại (940nm)
- Thời gian đáp ứng: Max. 1ms
- Nguồn cấp: 12-24VDC ±10%(sóng P-P: max. 10%)
- Dòng tiêu thụ: Max. 50mA
- Điều chỉnh độ nhạy: Bộ điều chỉnh độ nhạy
- Chế độ hoạt động: Light ON/Dark ON(cài đặt bằng công tắc)
- Ngõ ra điều khiển: Ngõ ra đồng thời NPN, PNP mạch thu hở
- Loại kết nối: Loại cáp(Ø5, 2m)
- Ánh sáng mặt trời: Max. 11,000lx,
- Đèn huỳnh quang: Max. 3,000lx (ánh sáng nhận)
- Nhiệt độ xung quanh: -20 đến 65℃, bảo quản: -25 đến 70℃
- Cấu trúc bảo vệ: IP50
- Độ ẩm xung quanh: 35 đến 85%RH, bảo quản: 35 đến 85%RH
- Độ trễ: Max. 20% tại khoảng cách cài đặt định mức
- Phụ kiện: Driver điều chỉnh, giá đỡ cố định, bu-lông, đai ốc
- Trọng lượng: Xấp xỉ 187g

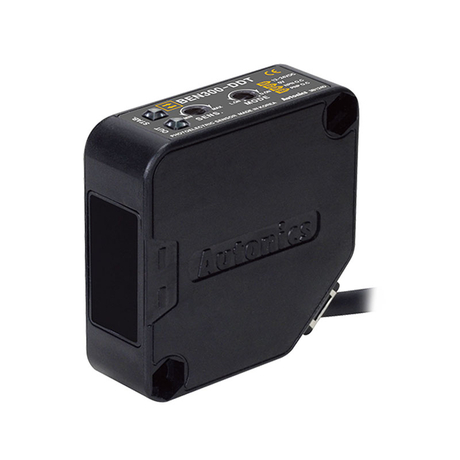

Cảm biến quang phát hiện phản xạ khuếch tán Autonics BEN300-DDT
2. Cấu tạo của cảm biến quang phát hiện phản xạ khuếch tán Autonics BEN300-DDT
Cảm biến quang có thiết kế khá đơn giản, bao gồm 3 thành phần chính:
- Bộ phát sáng: sử dụng đèn bán dẫn LED. Ánh sáng được phát ra theo xung. Nhịp điệu xung đặc biệt giúp cảm biến phân biệt được ánh sáng của cảm biến và ánh sáng từ các nguồn khác (như ánh nắng mặt trời hoặc ánh sáng trong phòng).
- Bộ thu sáng: cảm nhận ánh sáng và chuyển đổi thành tín hiệu điện tỉ lệ. Hiện nay nhiều loại cảm biến quang sử dụng mạch ứng dụng tích hợp chuyên dụng ASIC ( Application Specific Integrated Circuit). Mạch này tích hợp tất cả bộ phận quang, khuếch đại, mạch xử lý và chức năng vào một vi mạch (IC). Bộ phận thu có thể nhận ánh sáng trực tiếp từ bộ phát (như trường hợp của loại thu-phát), hoặc ánh sáng phản xạ lại từ vật bị phát hiện (trường hợp phản xạ khuếch tán).
- Mạch xử lý tín hiệu ra: chuyển tín hiệu tỉ lệ (analogue) từ tranzito quang thành tín hiệu ON / OFF được khuếch đại. Khi lượng ánh sáng thu được vượt quá mức ngưỡng được xác định, tín hiệu ra của cảm biến được kích hoạt.
Cảm biến quang phát hiện phản xạ khuếch tán Autonics BEN300-DDT được dùng để phát hiện nhiều dạng vật thể khác nhau có nhiều ưu điểm nổi bật:
- Phát hiện vật thể nhưng không cần tiếp xúc với vật thể đó (Phát hiện từ xa)
- Phát hiện được từ khoảng cách xa
- Ít bị hao mòn, có tuổi thọ và độ chính xác, tính ổn định cao
- Phát hiện nhiều vật thể khác nhau
- Thời gian đáp ứng nhanh, có thể điều chỉnh độ nhạy theo ứng dụng.
Cảm biến quang đóng vai trò rất quan trọng trong lĩnh vực công nghiệp tự động hóa. Nếu không có cảm biến quang thì khó mà có được tự động hóa như phát hiện một chai nhựa trên băng chuyền hoặc kiểm tra xem tay robot đã gắp linh kiện ô tô để lắp đặt hay chưa........
