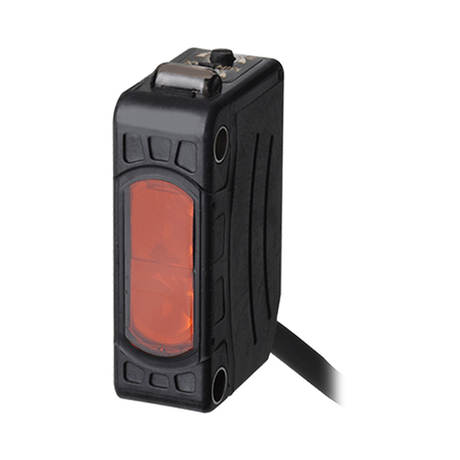

Cảm biến quang điện Autonics BJ3M-PDT

Cảm biến quang điện Autonics BJ3M-PDT còn gọi là cảm biến quang dùng để phát hiện nhiều dạng vật thể khác nhau, phát hiện đo lường khoảng cách hay phát hiện tốc độ của đối tượng,… Sản phẩm chất lượng cao thương hiệu Autonics, Autonics nổi tiếng tại Hàn Quốc chuyên cung cấp các giải pháp tự động hóa công nghiệp, sản xuất các dòng sản phẩm trong ngành sản xuất, kỹ thuật ứng dụng, điện – điện tử như cảm biến, bộ điều khiển, đo nhiệt độ, thiết bị đo lường…..

1. Chức năng cảm biến quang điện Autonics BJ3M-PDT

Cảm biến quang điện Autonics BJ3M-PDT có các chức năng chính:

Loại phản xạ, thu phát chung và thu phát độc lập (tia gãy), tất cả đều có sẵn trong sê-ri PZ-G. Những cảm biến này có công suất thổi bay hơn 130 feet và độ nhạy phát hiện ngay cả những mục tiêu rõ ràng.
Hiệu chỉnh biến trở trimpot đơn giản và khả năng sáng-bật/tối-bật tích hợp trong mỗi PZ-G. Những đặc tính bổ sung như đèn báo căn chỉnh tích hợp giúp cho sê-ri PZ-G dễ dàng sử dụng.
Có khả năng tùy chọn ngắt kết nối nhanh chóng, giúp tiết kiệm thời gian đáng kể trong quá trình cài đặt hoặc thay thế.
Cấu trúc bảo vệ IP65 (Tiêu chuẩn IEC)
Có thể chọn Light ON / Dark ON (Ngoại trừ BJG30-DDT)
Được tích hợp điều chỉnh độ nhạy VR (Ngoại trừ BJG30-DDT)
Mạch bảo vệ ngắn mạch ngõ ra, nối ngược cực
Chức năng tự động ngăn ngừa giao thoa lẫn nhau
Được cải tiến chống nhiễu và giảm tối thiểu ảnh hưởng của ánh sáng nhiễu loạn thay đổi.

Thông số kỹ thuật:

Loại phát hiện: Loại phản xạ gương (tích hợp bộ khuếch đại)
Khoảng cách phát hiện: 3m(MS-2A)
Khoảng cách phát hiện: Vật liệu đục min. Ø75mm
Nguồn sáng: LED đỏ(660nm)
Thời gian đáp ứng: Max. 1ms
Nguồn cấp: 12-24VDC ±10%(sóng P-P: max. 10%)
Dòng tiêu thụ: Max. 30mA
Điều chỉnh độ nhạy: Bộ điều chỉnh độ nhạy
Chế độ hoạt động: Light ON/Dark ON(cài đặt bằng công tắc)
Ngõ ra điều khiển: NPN mạch thu hở
Loại kết nối: Loại cáp(Ø3.5, 2m)
Ánh sáng mặt trời: Max. 11,000lx
Đèn huỳnh quang: Max. 3,000lx (ánh sáng nhận)
Nhiệt độ xung quanh: -25 đến 55℃, bảo quản: -40 đến 70℃
Cấu trúc bảo vệ: IP65
Độ ẩm xung quanh: 35 đến 85%RH, bảo quản: 35 đến 85%RH
Trọng lượng: Xấp xỉ 85g

Cảm biến quang điện Autonics BJ3M-PDT

Cảm biến quang điện Autonics BJ3M-PDT

2. Thết kế của cảm biến quang điện Autonics BJ3M-PDT

Cảm biến quang điện Autonics BJ3M-PDT tên tiếng anh là Photoelectric sensors phát ra chùm ánh sáng (có thể nhìn thấy hoặc hồng ngoại)

Vỏ bọc được làm từ nhựa ABS cho phép thiết bị có thể lắp đặt được ở trong môi trường chứa dầu cắt gọn kim loại và các loại dầu bôi trơn khác.
Lổ lắp vít được thiết kế bằng đai ốc giảm thiểu sự biến dạng cho sản phẩm.
Lắp LED cho phép thiết bị có thể lắp đặt được ở trong môi trường chứa dầu cắt gọn kim loại và các loại dầu bôi trơn khác.
Cáp chịu dầu, chịu nhiệt, giảm thiểu sự ăn mòn khi tiếp xúc.

Cảm biến quang điện được thiết kế dạng dẹp với kiểu: đầu thu phát riêng, thu phát chung, phản xạ gương với khoảng cách phát hiện lớn, nguồn cấp với dải điện áp rộng, khả năng làm việc ổn định, độ tin cậy cao, thời gian đáp ứng nhanh.

Cách lắp đặt cảm biến quang:

Tắt nguồn, đấu dây điện theo sơ đồ kèm theo trong tờ hướng dẫn sử dụng. Lưu ý: Cảm biến có 3 dây: Dây lửa nguồn, dây nối đèn và dây nguội nguồn nối chung với đèn.
Cấp nguồn và kiểm tra chức năng hoạt động của cảm biến bằng cách
Dùng hộp giấy, dày, chụp lên mắt cảm biến để tạo ánh sáng tối. Nếu đậy hộp, đèn bật sáng. Lấy hộp ra, đèn tắt đi, tức là hệ thống đã hoạt động bình thường.

Lưu ý:

Lắp đặt đúng chiều của cảm biến.
Không lắp đặt cảm biến ở dưới nguồn ánh sáng bóng đèn điện. Đối với vị trí có đèn cao áp, nên lắp cảm biến phía trên đèn.
Phải đặt cảm biến trong môi trường có ánh sáng tự nhiên.
Không để phía trước cảm biến có vật cản che khuất ánh sáng tự nhiên, để tránh cảm biến nhận dạng sai ánh sáng.
Cân nhắc khi sử dụng cảm biến cho nhà máy, khu công nghiệp...cần thời gian bật tắt đèn chính xác cao.
